Preljevni ventil diferencijalnog tlaka — podesiv sa skalom
Tehnički podaci
Maksimalni radni tlak: 10 bara. Prosječni temperaturni raspon: 0–100 °C. Maksimalni sadržaj glikola: 30%. Medij: Voda i otopine glikola.
funkcija
Premosni ventil diferencijalnog tlaka osigurava kontrolirani povrat protoka u sustavima s promjenjivim stanjima potrošača. Ograničava diferencijalni tlak koji stvara pumpa i vraća višak volumena proporcionalno broju zatvorenih potrošača.

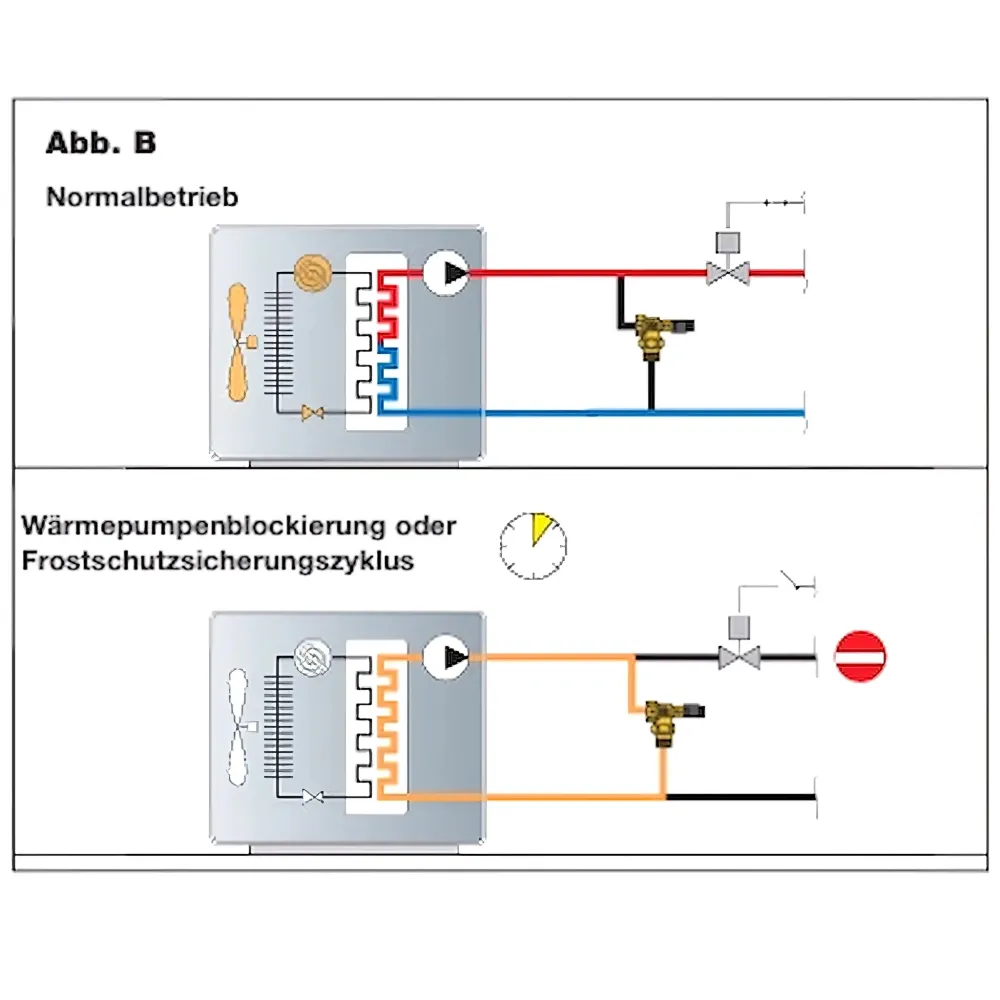

Posebno u sustavima s toplinskim pumpama ili cirkulacijskim pumpama s reguliranom brzinom, ventil osigurava potrebnu minimalnu brzinu protoka potrebnu za ispravan rad stroja i sprječavanje kvarova i pregrijavanja.
Podesivost i rad
Kontinuirano podešavanje putem vidljive skale omogućuje preciznu prilagodbu izračunatim tlačnim uvjetima sustava. Tijekom puštanja u pogon, podešavanje treba izvršiti na temelju karakteristične krivulje pumpe i željenog ograničenja diferencijalnog tlaka.
Fino podešavanje tijekom rada omogućuje optimizaciju ponašanja sustava pod promjenjivim opterećenjima; postavke se zapisuju za kasnija kontrolna mjerenja.
Prednosti
Zaštita pumpe i upravljačkih komponenti ograničavanjem maksimalnog diferencijalnog tlaka, smanjenjem razine buke i duljim vijekom trajanja sustava. Stabilniji hidraulički uvjeti poboljšavaju ponašanje i učinkovitost regulacije.
Upute za montažu i održavanje
Ventil treba ugraditi na prikladno mjesto u povratnom vodu, dostupno za pregled i podešavanje. Sito uzvodno od ventila povećava radnu pouzdanost i smanjuje habanje.
Preporučuju se redoviti vizualni i funkcionalni pregledi, kao i provjere sadržaja glikola i brtvi. U slučaju smrzavanja moraju se poduzeti odgovarajuće zaštitne mjere.
Područja primjene

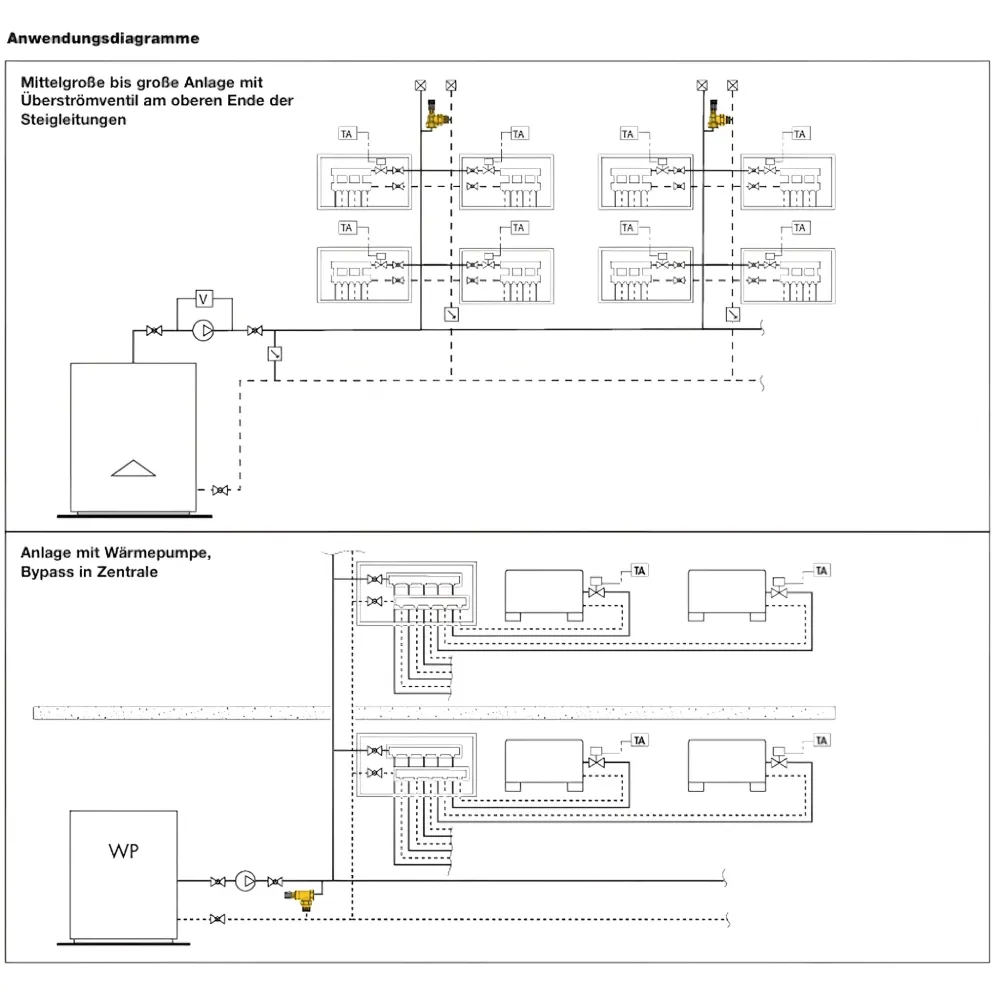

Pogodno za sustave grijanja, hlađenja i toplinskih pumpi s promjenjivim protocima. Posebno korisno u sustavima s više potrošača, aktuatora ili pumpi s reguliranom brzinom kako bi se osiguralo minimalno ograničenje protoka i tlaka.
Tehnički podaci
- Maksimalni radni tlak: 10 bara
- Raspon srednje temperature: 0–100 °C
- Maksimalni sadržaj glikola: 30%
- Sredstva: Voda, otopine glikola
- Podešavanje: 10–60 kPa (1–6 m w.s. )

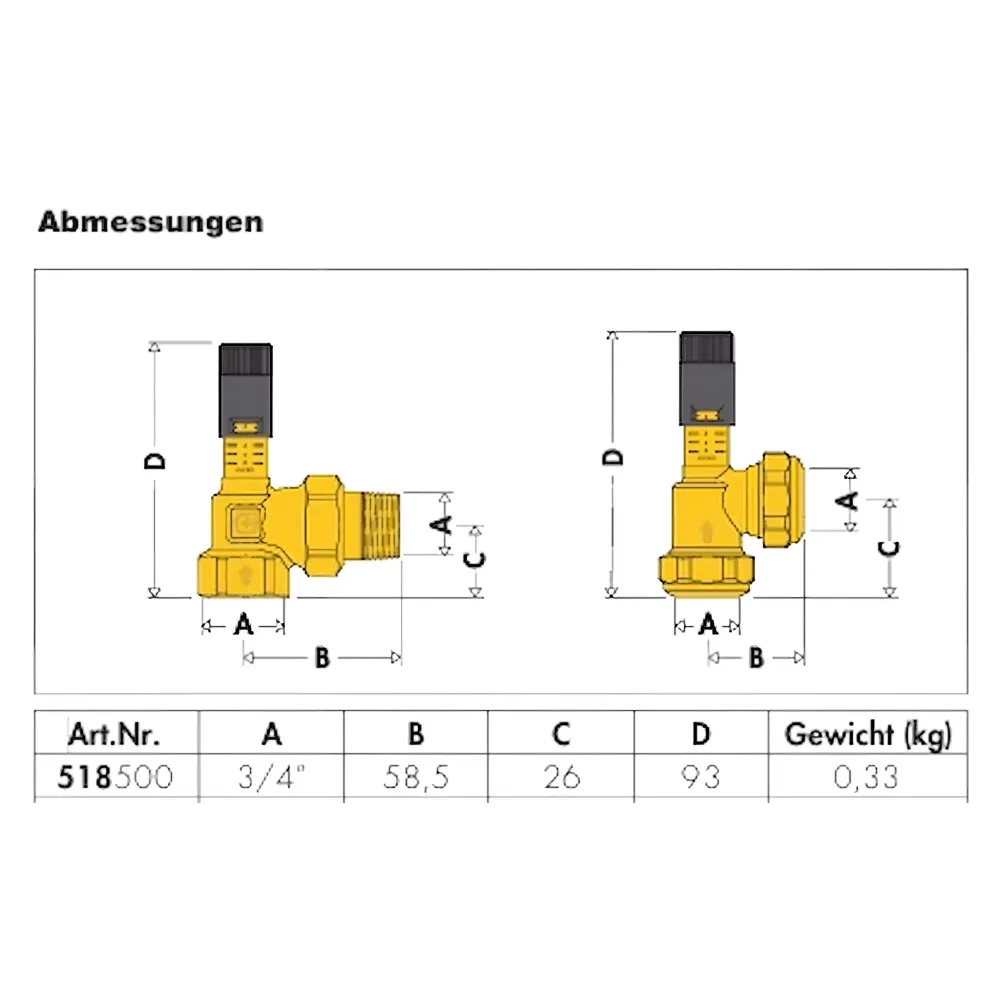

- Veze:
- 3/4” ženski navoj (ISO 228-1) za muški navoj s vijčanim spojem
