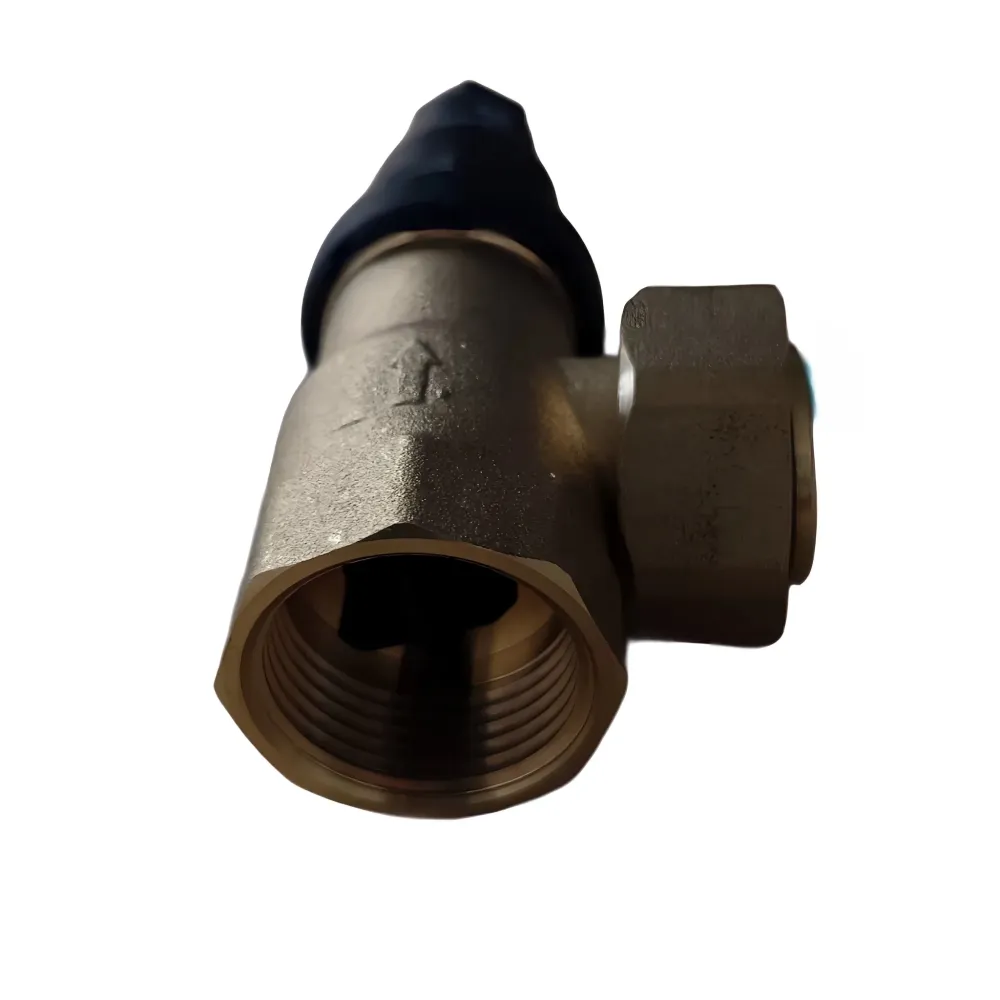

Afriso preljevni ventil diferencijalnog tlaka DÜ 3/4″ — Dizajn kutova
Primjena
Premosni ventil diferencijalnog tlaka služi za održavanje konstantnog tlaka pumpe u zatvorenim sustavima grijanja prema EN 12828 i istovremeno smanjuje buku protoka. Osigurava da visina protoka cirkulacijske pumpe ostane stabilna čak i kod promjenjivih položaja ventila i djelomičnog opterećenja.
Kutna izvedba je posebno prikladna za skučene situacije ugradnje, na primjer u razdjelnicima krugova grijanja s ograničenim prostorom ili kod naknadne ugradnje.
Opis
Ventil ima robusno kućište od mesinga i jasno čitljivu skalu za podešavanje. Diferencijalni tlak se podešava na ventilu kada sustav grijanja radi punim opterećenjem; ako se protok smanji, obilazni ventil se automatski otvara kako bi se održao konstantan tlak pumpe.

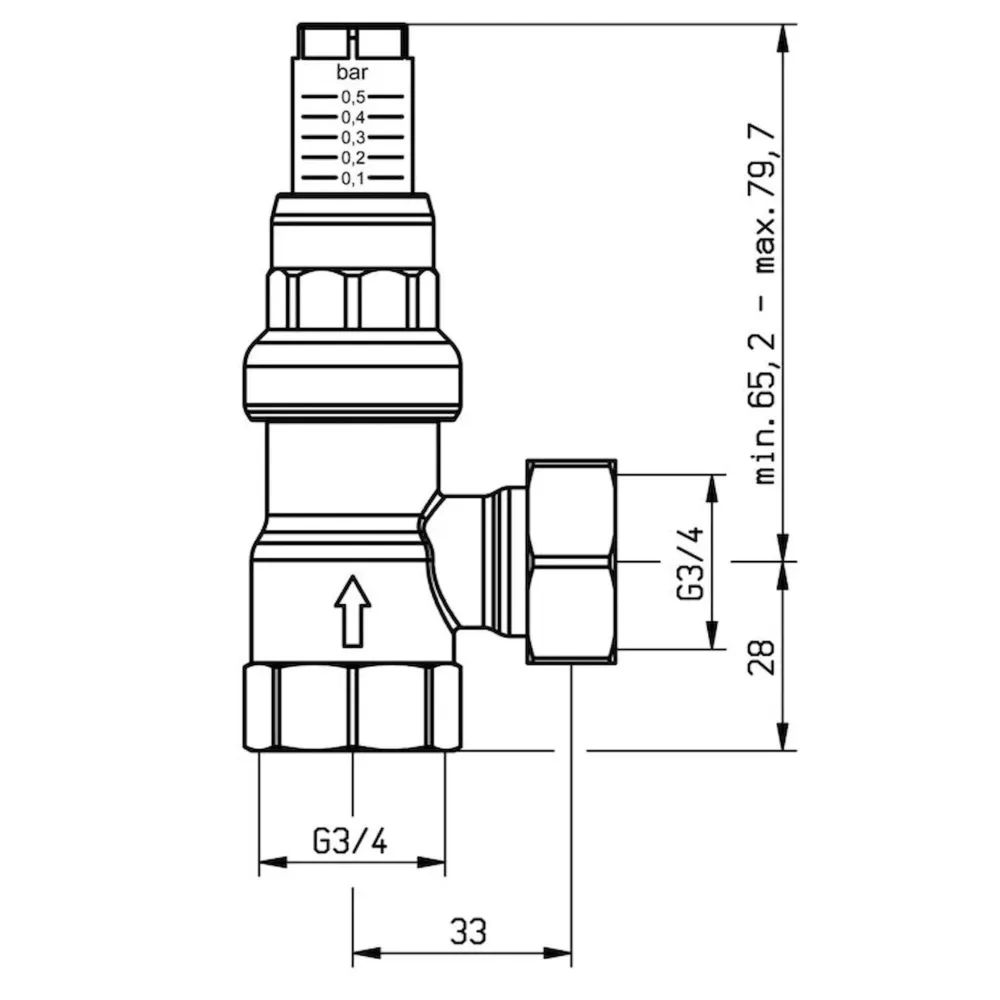

Dostupno u ravnoj ili kutnoj verziji koja štedi prostor; priključci: ulaz G¾ unutarnji navoj, izlaz s ravnim brtvljenjem i G¾ spojnom maticom. Podesivi tlak je kontinuirano varijabilan između 0,1 i 0,5 bara.
Tehničke informacije
Raspon radne temperature: maks. 95 °C (kratkotrajno do 120 °C). Radni tlak: maks. 6 bara. Diferencijalni tlak kontinuirano podesiv: 0,1/0,5 bara. Materijal kućišta: mesing. Priključci: Ulaz unutarnji navoj G¾, izlaz plosnato brtveni vijčani spoj s navojnom maticom G¾.
Prednosti
Konstantne performanse pumpe i smanjena buka protoka rezultiraju većom udobnošću i duljim vijekom trajanja pumpi i komponenti. Bestupnjevna skala podešavanja omogućuje preciznu prilagodbu zahtjevima sustava.
Kutni dizajn štedi prostor i olakšava ugradnju u uskim prostorima bez kompromisa u pogledu funkcionalnosti ili pristupačnosti.
Upute za ugradnju i montažu
Montirajte ventil u blizini cirkulacijske pumpe ili na predviđeni bypass tako da skala za podešavanje ostane lako dostupna. Tijekom ugradnje osigurajte ispravno brtvljenje i zatezanje; vijčani spoj s ravnim brtvljenjem jamči pouzdan i nepropuštajući spoj.
Prije puštanja u rad, odzračite sustav i provjerite ima li curenja. Ne prekoračujte ograničenja radnog tlaka i temperature; ako niste sigurni, pogledajte upute proizvođača i vodiče za instalaciju.
Održavanje i njega
Redovita vizualna kontrola i povremeno podešavanje skale podešavanja obično su dovoljni. Prije radova na održavanju, ispustite tlak iz sustava i pustite ga da se ohladi. Prljavština ili naslage mogu oštetiti njegovu funkciju; po potrebi ih očistite ili zamijenite.
Područja primjene
Idealno za sustave centralnog grijanja u stambenim i poslovnim zgradama, posebno tamo gdje je potrebno stabilizirati tlak pumpe i smanjiti buku protoka. Kompaktni kutni dizajn također je prikladan za modernizacije u skučenim prostorima za ugradnju.
Tehnički podaci
- Maksimalni raspon radne temperature: 95 °C (120 °C kratkotrajno)
- Maksimalni radni tlak: 6 bara
- Diferencijalni tlak kontinuirano podesiv 0,1/0,5 bara
- Dizajn kuta stambenog prostora
- Materijal: Mesingani konektor
- Ulaz: Unutarnji navoj G¾
- Izlaz: Vijčani priključak, ravno brtvljenje s preklopnom maticom G¾

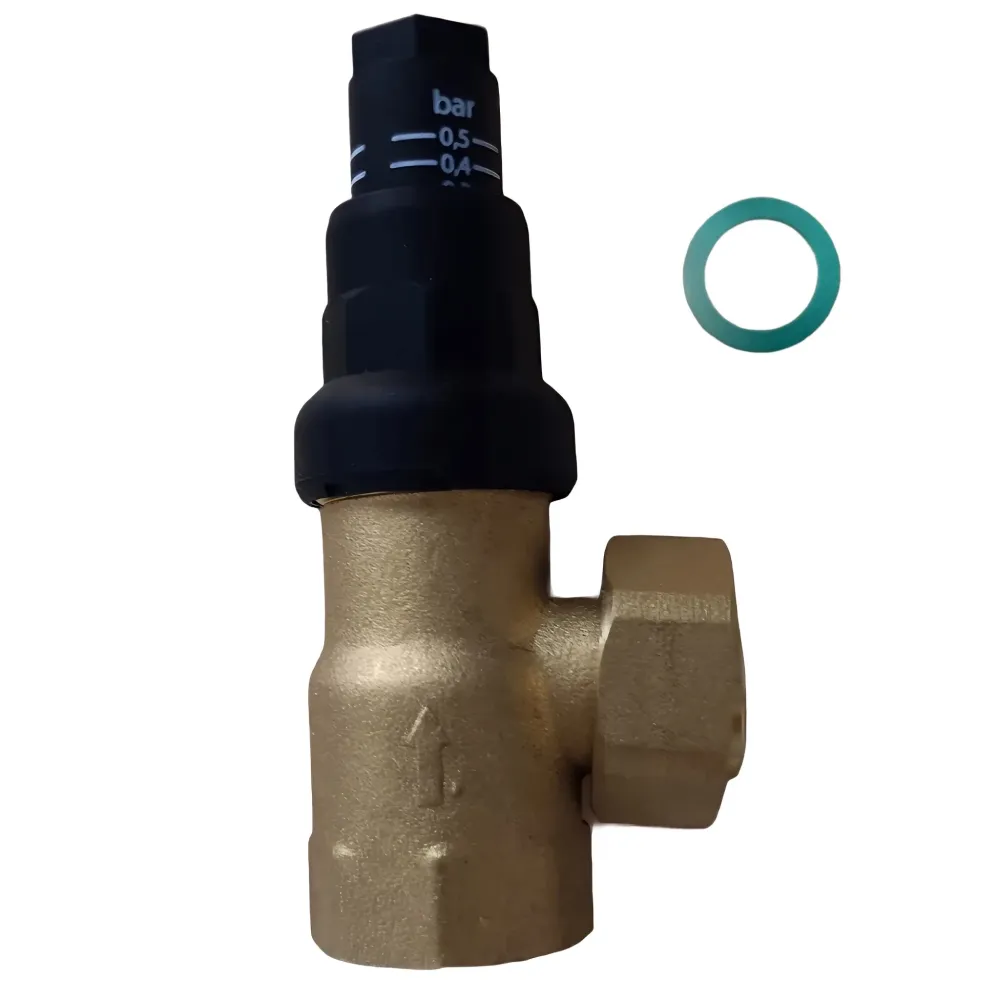

Opseg isporuke
- Afriso preljevni ventil diferencijalnog tlaka
- brtveni prsten
- Upute za sastavljanje
